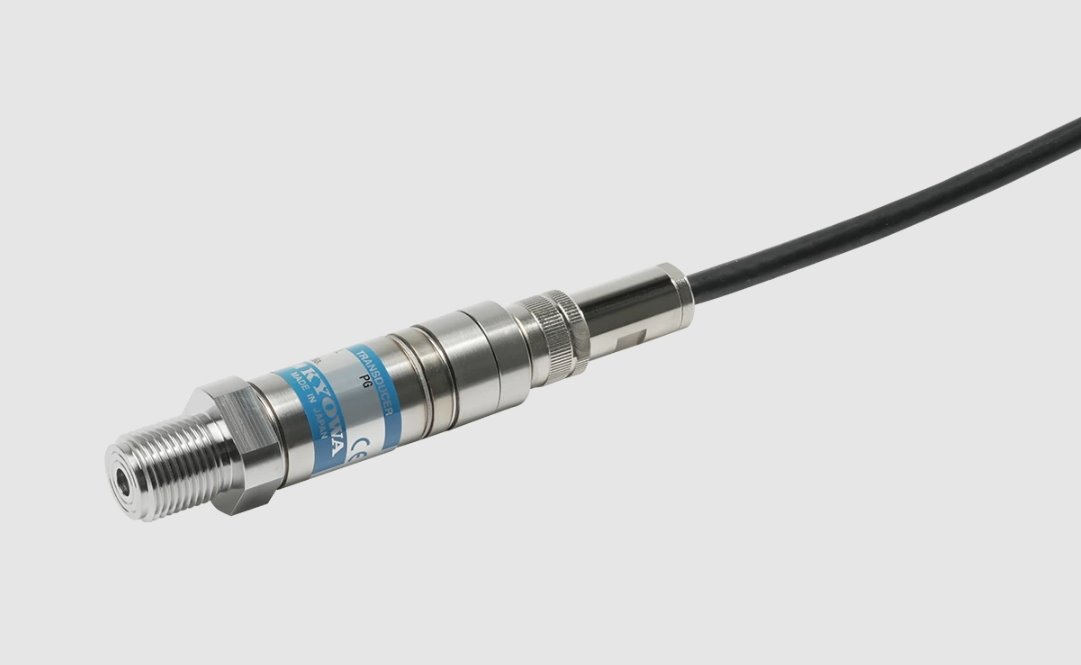

KYOWA共和高温用小型压力传感器PHF-S-10MPS3A
耐环境性能优越的高温用小型压力传感器
额定容量：2～20MPa
温度补偿范围：-40～150℃
特点
●减低了对测量对象重量的影响
●拆掉接头，用套筒扳手可以简单安装
为了正确使用
本产品用于测量油压。如果用于测量气压，请在周围设置保护罩。
性能
额定容量 | 10MPa |
|---|
非线性 | ±0.3%RO或以内 |
|---|
滞后 | ±0.2%RO或以内 |
|---|
额定输出 | 約1.75mV/V |
|---|
环境特性
允许使用温度范围 | -40～160℃（测量器一侧的接头为-25～85℃） |
|---|
温度补偿范围 | -40～150℃（测量器一侧的接头为-25～85℃） |
|---|
零点温度影响 | ±0.008%RO/℃或以内 |
|---|
输出温度影响 | ±0.01%/℃或以内 |
|---|
电气特性
最大激励电压 | 5V AC或DC |
|---|
推荐激励电压 | 1～2V AC或DC |
|---|
输入电阻 | 350Ω±5% |
|---|
输出电阻 | 350Ω±5% |
|---|
绝缘电阻 | 500MΩ或以上（DC25V时） |
|---|
电缆 | 0.09mm2，4芯屏蔽硅胶电缆4m，外径约3mm,
传感器一侧：特殊接头，
测量器一侧：PRC03-12A10-7M
（屏蔽线没有与主机连接） |
|---|
机械特性
安全过载 | 150% |
|---|
固有频率 | 約70kHz |
|---|
重量 | 约20g（不含电缆） |
|---|
材料 | 液体接触部位为SUS630 |
|---|
保护等级 | IP45（IEC 60529） |
|---|
安装螺纹 | R1/8 |
|---|
Compliance | Directive 2011/65/EU，
(EU)2015/863 (10 restricted substances) (RoHS) |
|---|
标配件 | 排气螺钉用六角扳手
O型圈AS568-010, 氟橡胶 2个 |
|---|
选购件 | 标准电缆 PHF-S-S3-J1 |
|---|
