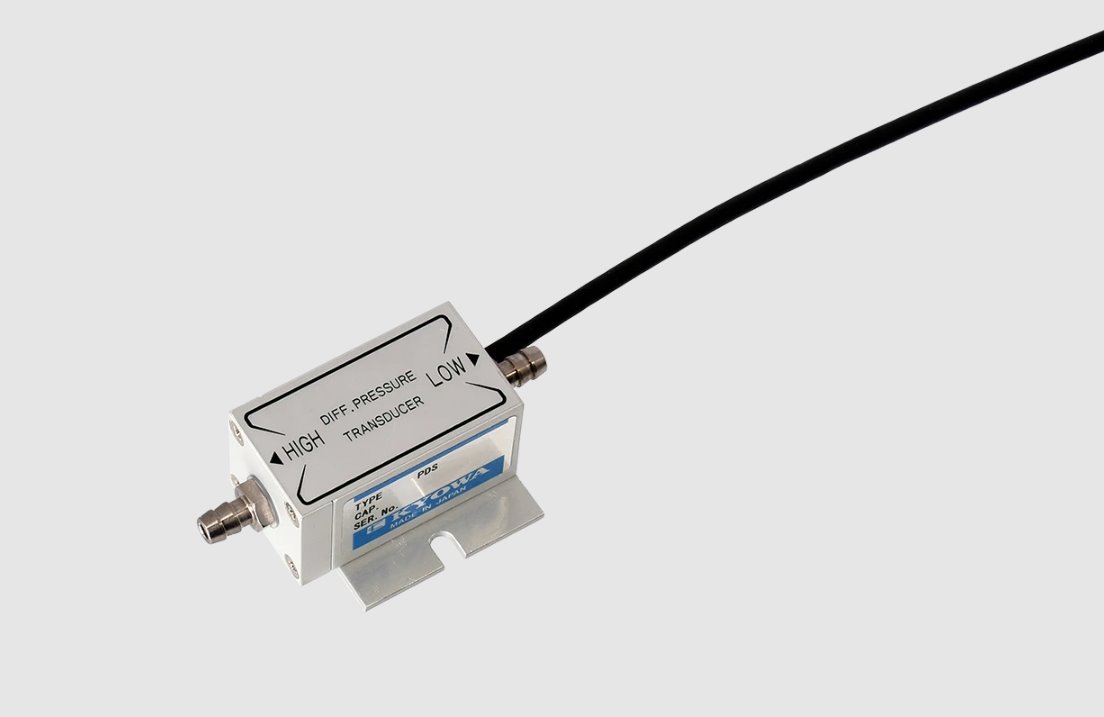

KYOWA共和微差压压力传感器PDV-10GA
本传感器采用在硅平面隔上形成扩散型半导体的应变片, 小型、轻量、高精度的单体型微差压压力传感器。
额定容量：1～7kPa
温度补偿范围：0～50℃
特点
备注
注1）请用于一般空气环境中。
注2）LOW侧渗入水等后, 会出现故障。
为了正确使用
不是防滴构造，请确保包含传感器压力导入部在内的各部分不出现结露、冻结现象。
作为应变片压力计来使用时，请在HIGH侧施加压力，LOW侧排放空气。
观测大气时，请正确配管，以免压力导入部淋到雨水等。
※各传感器的压力连接部尺寸出现变更时, 请与本公司咨询。
性能
额定容量 | 1 kPa |
|---|
非线性 | ±0.5%RO或以内 |
|---|
滞后 | ±0.3%RO或以内 |
|---|
输出電圧 | Low侧：＋5±0.3 V High侧：约-5 V |
|---|
负载方向引起的灵敏度差 | ±5%RO或以内 |
|---|
环境特性
允许使用温度范围 | -20～70℃（无结露现象） |
|---|
允许使用湿度范围 | 20%～85%（0～50℃） |
|---|
温度补偿范围 | 0～50℃（无结露现象） |
|---|
零点温度影响 | ±0.1%RO/℃或以内 |
|---|
输出温度影响 | ±0.1%/℃或以内 |
|---|
压力媒体 | 一般空气（非腐蚀性气体） |
|---|
电气特性
负载电阻 | 5 kΩ或以上 |
|---|
电源 | DC12 V（11～15 V）30 mA或以下 |
|---|
电缆 | 0.05 mm2,4芯屏蔽氯丁橡胶铠装线3 m,外径3 mm,前端裸线 |
|---|
机械特性
安全过载 | 600% |
|---|
最大线压 | 100 kPa（仅正压） |
|---|
固有频率 | 约1.7 kHz |
|---|
重量 | 约100 g(不含电缆) |
|---|
放置角度差的影响 | 以水平安装为基准,上下90°倾斜时的零点变动为±0.8%RO或以内 |
|---|
内部容积 | High侧：约200 mm3（0.2 mL）
Low侧：约1000 mm3（1 mL） |
|---|
压力连接部 | 外径4.7 mm 套筒接头 |
|---|
