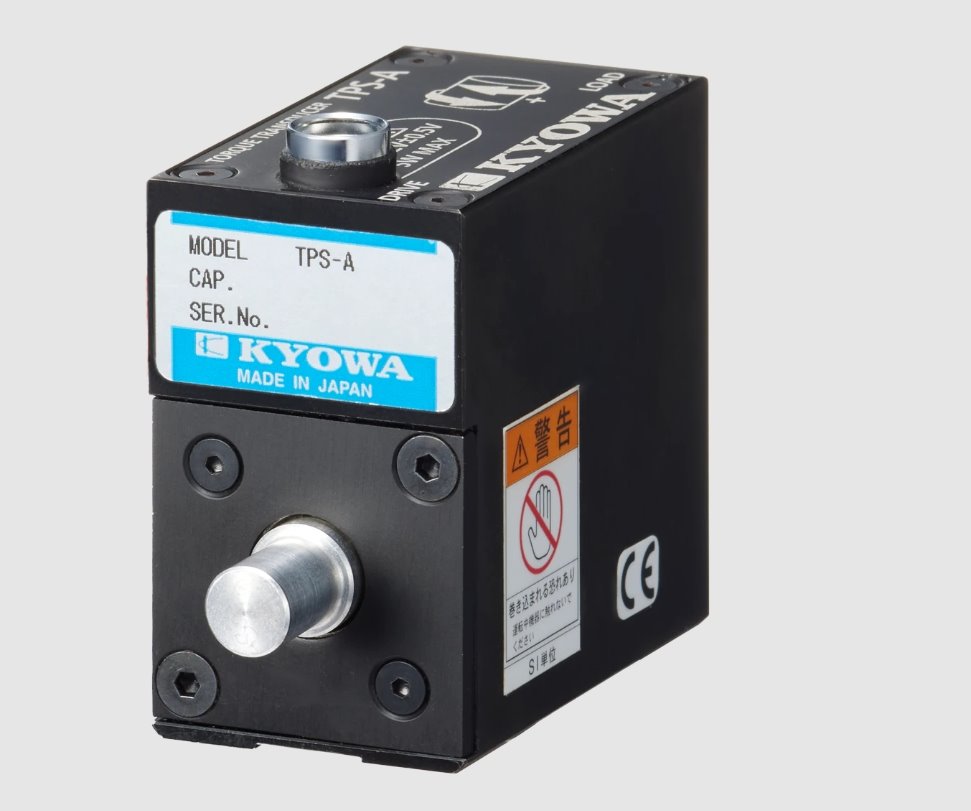

KYOWA共和放大器内置式扭矩传感器TPS-A-01NM
小型轻量、采用非接触式传送, 放大器内置式扭矩传感器。通过采用非接触传送化提高维修性。
额定容量：±0.1N・m～±5kN・m
额定输出：5V±4%（负载电阻5kΩ或以上（01NM～2NM为2kΩ或以上））
最高回转速度：15000rpm（±0.1N・m～±2N・m）, 5000rpm（±5N・m～±500N・m）, 4000rpm（±1kN・m）, 3000rpm（±5kN・m）
特点
●内置放大器, 电压输出为±5V
●带旋转输出功能（4脉冲/旋转）
●采用无键槽, 摩擦连接型联轴器的标准规格
（TPS-A-5KNM除外）,可消除因键的间隙而引起的测量误差
●TPS-A-01NM, 05NM, 1NM, 2NM为宽30mm的薄型, 可以并列放置测量。
性能
额定容量 | ±0.1N･m |
|---|
额定输出 | ±5V±4%V（负载电阻2kΩ或以上） |
|---|
非线性 | ±0.1%RO或以内 |
|---|
滞后 | ±0.1%RO或以内 |
|---|
环境特性
允许使用温度范围 | -10～70℃（无结露现象） |
|---|
温度补偿范围 | -10～60℃（无结露现象） |
|---|
零点温度影响 | ±0.03%RO/℃或以内 |
|---|
输出温度影响 | ±0.1%/℃或以内 |
|---|
电气特性
放大器的截止频率 | 1.5kHz（截止点的振幅比-3±1dB） |
|---|
SN比 | 50dB或以上（不旋转时） |
|---|
电源 | DC12V ± 0.5V |
|---|
消耗电流 | 约0.4A或以下（DC12V供电时） |
|---|
机械特性
安全过载 | 200% |
|---|
最高转速 | 15000rpm |
|---|
旋转输出 | 4脉冲/圈（开路集电极输出时，无法检测旋转方向） |
|---|
保护等级 | IP40（IEC 60529） |
|---|
允许弯曲力矩 | 1.0N・m（传感器单独时） |
|---|
允许轴负荷 | 300N（不旋转时) |
|---|
惯性力矩 | 1.5×10-6kg･m2 |
|---|
重量 | 约150g |
|---|
Compliance | Directive 2014/30/EU(EMC)* Directive 2011/65/EU,(EU)2015/863(10 restricted substances)(RoHS) *When using the dedicated cable (TE-57R) |
|---|
选购件 | 联轴器：SFC-025SA2-T011-K-8B-□B
无键槽
□为对方孔的直径，○为轴加工公差（无标记：h7，K：k6，M：m6，J：j6，S：35+0.010～0）
AC电源时：AC适配器 UNI318-1215-AC，
输出电缆 TE-58R（2m，前端接头）
DC12V时：DC电源线 P-76（推荐12V），
电源、输出电缆 TE-57（2m，前端裸线）
输出电缆 TE-58R（2m，前端接头）
DC24V时：电源、输出电缆 TE57-A-24V（2m，前端裸线）
（用于将DC 14V～30V的电源转换为DC 12V） |
|---|
