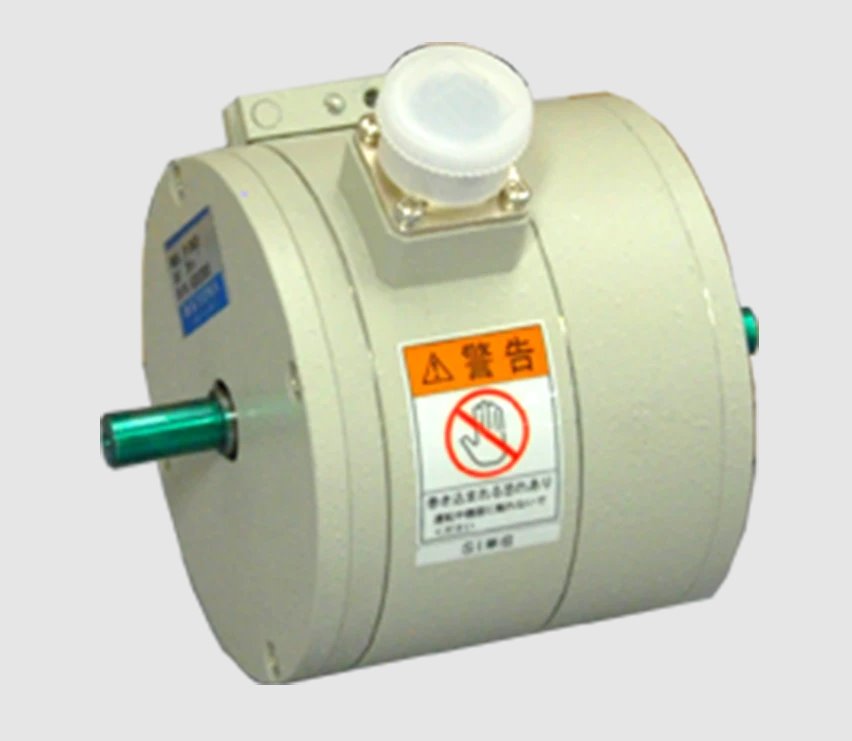

KYOWA共和小型扭矩传感器TP-2KCD
低容量的滑环方式, 安装简易型扭矩传感器。
额定容量：0.2～2N・m
额定输出：0.75～1.5mV/V
最高回转速度：4000rpm
特点
●测量低扭矩用
●检测部分采用独特的悬臂方式
●测量器推荐使用载波型动态应变放大器DPM型
性能
额定容量 | 0.2N･m |
|---|
非线性 | ±1%RO或以内 |
|---|
滞后 | ±1%RO或以内 |
|---|
额定输出 | 0.75～1.5mV/V(1500～3000×10-6应变量) |
|---|
环境特性
允许使用温度范围 | 0～60℃ |
|---|
温度补偿范围 | 0～60℃ |
|---|
零点温度影响 | ±0.03%RO/℃或以内 |
|---|
输出温度影响 | ±0.03%/℃或以内 |
|---|
电气特性
最大激励电压 | 4V AC或DC |
|---|
推荐激励电压 | 1～4V AC或DC |
|---|
输入电阻 | 350Ω±0.5% |
|---|
输出电阻 | 350Ω±0.5% |
|---|
旋转引起的噪声 | 12×10-6应变量P-P或以下 |
|---|
电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线5m, 外径7.6mm, 连接电缆TT-04（两端插头PRC03-12A10-7M）
(屏蔽线与主机连接) |
|---|
机械特性
安全过载 | 120% |
|---|
最高转速 | 4000rpm |
|---|
扭曲角 | 约0.027rad |
|---|
扭曲弹簧常数 | 约7.4N･m/rad |
|---|
惯性力矩 | 约0.081×10-4 kg･m2 |
|---|
重量 | 约560g |
|---|
