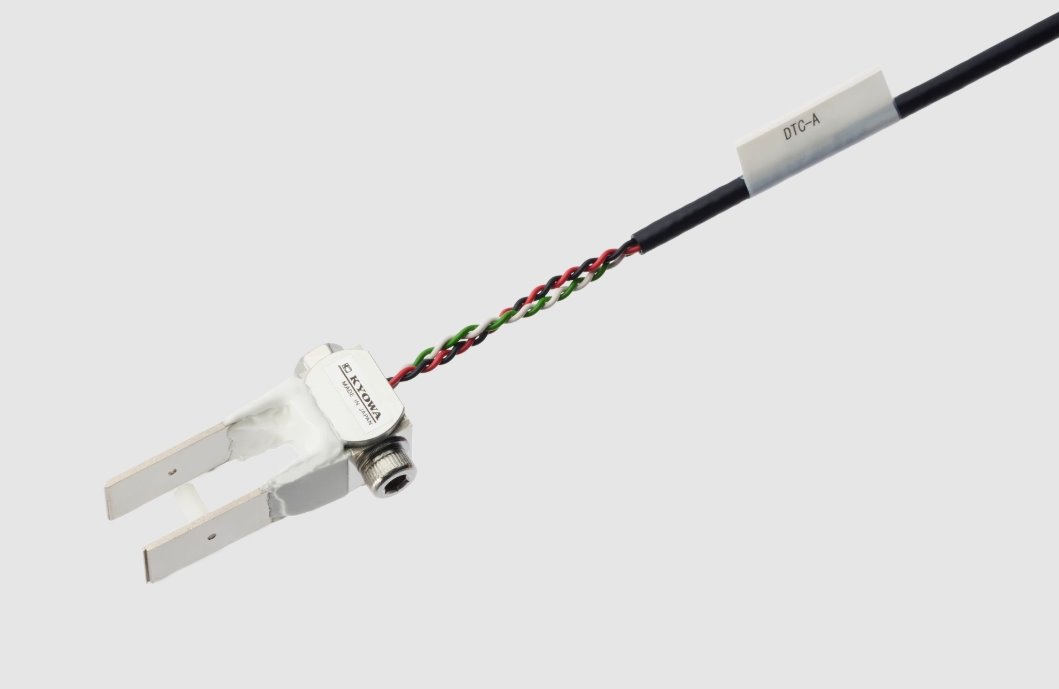

KYOWA共和夹式位移传感器DTC-A-2
是能够测量各种材料裂纹开口部位移的应变片式传感器。
额定容量：2, 5mm
非线性：±1%RO或以内
额定输出：2.5mV/V⁺²⁰, -10%
特点
●前端形状以ASTM规格为基准
●防止过载用带挡构造
●配备了选购安装夹
●可制作TEDS对应产品
性能
额定容量 | 2mm(安装槽间隔8～10mm范围) |
|---|
非线性 | ±1%RO或以内 |
|---|
滞后 | ±1%RO或以内 |
|---|
反复性 | 1%RO或以下 |
|---|
额定输出 | 2.5mV/V(5000×10-6应变量)+20%-10% |
|---|
环境特性
允许使用温度范围 | -10～60℃ |
|---|
温度补偿范围 | 0～50℃ |
|---|
零点温度影响 | ±0.05%RO/℃或以内 |
|---|
输出温度影响 | ±0.05%/℃或以内 |
|---|
电气特性
最大激励电压 | 10V AC或DC |
|---|
推荐激励电压 | 2～4V AC或DC |
|---|
输入电阻 | 350Ω±2% |
|---|
输出电阻 | 350Ω±2% |
|---|
电缆 | 0.08mm2,4芯屏蔽乙烯线2m,外径3.2mm,前端裸线
(屏蔽线没有与主机连接) |
|---|
机械特性
安全过载 | 130%(带挡块) |
|---|
测量力 | 约4～20N |
|---|
固有频率 | 约580Hz |
|---|
重量 | 约20g(不含电缆) |
|---|
选购件 | 安装夹 TIP-10Ａ
是试验片处未设置刀形支承时或安装间隔较宽时使用的
安装夹。销售单位为2个一组。 |
|---|
