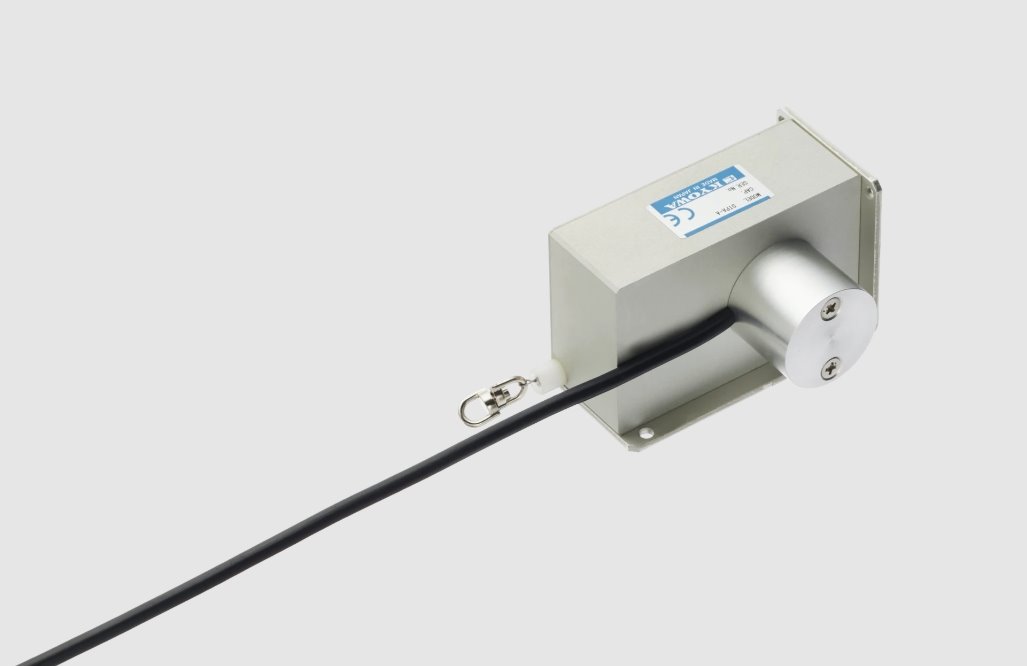

KYOWA共和拉线式位移传感器DTPA-A-500

首页 > 产品中心 > KYOWA共和

KYOWA共和拉线式位移传感器DTPA-A-500

KYOWA共和拉线式位移传感器DTPA-A-500

通过电位器把检测位移用的钢丝绳的伸缩量转换为电气量, 进行位移测量的传感器。额定容量：500, 1000, 2000, 5000mm非线性：0.3%RO或以内额定输出：2.5mV/V10%测量力：约2N（最大2.8N）

KYOWA共和拉线式位移传感器DTPA-A-500

通过电位器把检测位移用的钢丝绳的伸缩量转换为电气量, 进行位移测量的传感器。额定容量：500, 1000, 2000, 5000mm 非线性：±0.3%RO或以内额定输出：2.5mV/V±10% 测量力：约2N（最大2.8N）

特点

使用不易弯折扭结的钢丝绳
高响应性（额定容量的行程时相当于1000mm/s）
采用新的卷线结构, 不易发生故障
小型轻量、安装容易
测量力固定
可以用应变测量仪进行测量

性能

额定容量	500mm
非线性	±0.3%RO或以内
滞后	±0.3%RO或以内
反复性	0.1%RO或以下
额定输出	2.5mV/V（5000×10-6应变量）±10%

环境特性

允许使用温度范围	-10～80℃（无结露现象）
温度补偿范围	0～70℃（无结露现象）
零点温度影响	±0.05%RO/℃或以内
输出温度影响	±0.05%/℃或以内

电气特性

最大激励电压	10V AC或DC
推荐激励电压	1～5V AC或DC
输入电阻	350Ω±1%
输出电阻	260Ω±3%
电缆	0.08mm2，4芯屏蔽氯丁橡胶铠装线3m，外径4mm，前端插头 PRC03-12A10-7M （屏蔽线没有与外壳连接）

机械特性

安全过载	103%（引出10mm钢丝绳，固定时）
最高响应速度	1000mm/s 拉线速度为10mm/s或以下时，有时会产生干扰信号。
测量力	2N（最大2.8N）
使用寿命	2万次或以上
重量	约220g（不含电缆）
保护等级	IP40 (IEC 60529)
Compliance	Directive 2011/65/EU,(EU)2015/863(10 restricted substances) (RoHS)
