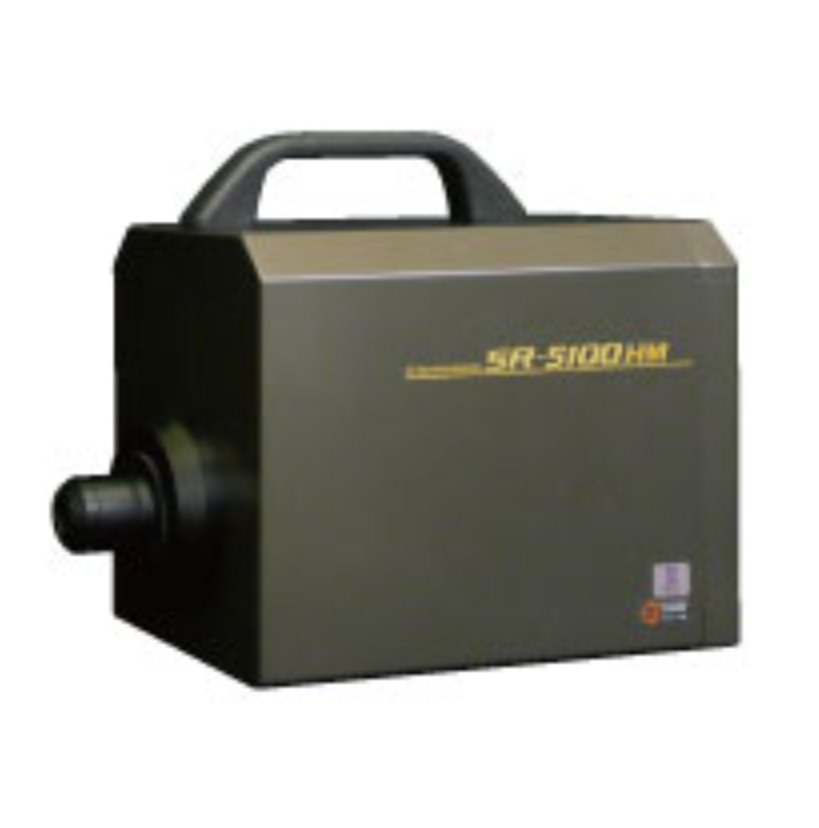

Topcon拓普康２维分光辐射计SR-5100

2D分光辐射计SR-5100为具有点测定的分光辐射计同等性能，且可以面测量的2D分光辐射计。
2D分光辐射计SR-5100以非破坏・非接触的方式，测量光源的光谱特性，材料分光穿透率及物体的分光反射率特性，拥有高分辨率（500万像素）高量程（170亿cd/m2）透过每1nm的分光特性测量，在客户产品质量维持上做出贡献。
在极速开发中的Micro/Mini LED显示屏及相关材料，物质质感，肌肤护理，纤维染织物，景观等广泛业种用途上使用。

特点

￭高分辨率500万像素(2448×2048)的高亮度量程的分光测量(170亿cd/m2)。
￭非破坏・非接触方式，高精度500万点，分光测量光源光谱特性及材料分光穿透率特性、物体分光反射率特性。
￭单点式分光辐射计同等性能的２维分光辐射计。
￭对可追溯性光源校正，达成高精度的亮度及色度精度保证。
￭装载分光及XYZ测量模式，发挥各优点的高精度及高速的符合机型。
￭付标配软件。

主要用途

￭ LCD、OLED、QD、激光、Micro LED及关联材料等的亮度・色度、分光光谱的评价
￭汽车仪表盘及内外装照明的发光分布特性、分光光谱的评价
￭ LED照明、OLED照明的发光部的亮度・色度均匀性、分光光谱均匀性的评价
￭室内及室外的景物的分光光谱的评价
￭纤维染织物的分光光谱的评价
￭肌肤斑与暗沉等肌肤护理关联的评价
￭吸收、反射、穿透特性的分析
￭光学膜及涂层的不均匀、干涉条纹的测量
￭病理组织的染色状态的些微差异的解析及量化评价测量(SR-5100HM+显微镜)

技术规格

测定模式	分光模式
光亮采集	500万画素彩色CMOS图像传感器
对物镜	标准：f=32mm 标准＋广角辅助镜时：f=24mm (*1) 望远镜头：f=140mm 显微镜头
有功像素	2448×2048
测定范围 (*2)	0.5 – 17,000,000,000 cd/m2
测定波长范围	380～780nm
波长精度 (*4)	±0.5nm *Hg 波宽线上、高精度模式时
光谱波宽 (*5)	7nm (半波宽)
波长分解能力	1nm
直线性	亮度：±2%以内 (3,6) SR-5100HWS/SR-5000HM 色度：±0.0035以内(≦1cd/m2) (3,6) ±0.0025以内(1cd/m2＜) (3,6) ±0.005以内 (6,9) SR-5100HT 色度：±0.0035以内(≦1cd/m2) (3,6) ±0.0030以内(1cd/m2＜) (3,6) ±0.005以内 (6,9)
面内MURA均匀性 (*10)	亮度：±2%以内色度：±0.003以内
重复精度	SR-5100HWS/SR-5000HM 亮度：0.6%以内(≦1cd/m2) (3,6,7) 0.5%以内(1cd/m2＜) (3,6,7) 色度：0.003以内(≦1cd/m2) (3,6,8) 0.002以内(1cd/m2＜) (3,6,8) SR-5100HT 亮度：0.8%以内(≦1cd/m2) (3,6,7) 0.5%以内(1cd/m2＜) (3,6,7) 色度：0.004以内(≦1cd/m2) (3,6,8) 0.003以内(1cd/m2＜) (3,6,8)
界面	USB3.0 / 外部垂直同步信号输入
电源	专用 AC 电源适配器 AC100V-240V, 50/60Hz
功率	约20W
使用条件	0 – 35℃、80%R.H.以下(且无凝露)
外形尺寸 (不包含凸起部份)	标准：W162×H247×D372.5 mm 广角：W162×H247×D402.4 mm 显微：W162×H247×D330.5mm
质量	标准：约6.3kg 广角：约8.2kg 显微：约5.8kg

*1 标准镜头+广角补助镜头时
*2 在标准Ａ光源下、高亮度量程为根据感光元件直线性的设计值
*3 针对标准A光源
*4 Hg 波宽线上、高精度模式时
*5 半波宽、高精度模式时
*6 在CMOS中心位置评价
*7 2σ时
*8 最大值－最小值
*9 标准A光源与本公司基准的色彩玻璃的组合之条件下
*10 标准光源A与包含CMOS有效像素中心的视野内80%范围的63点之条件下

测定模式	XYZ模式
光亮采集	500万画素彩色CMOS图像传感器
对物镜	标准：f=32mm 标准＋广角辅助镜时：f=24mm (*1) 望远镜头：f=140mm 显微镜头
有功像素	2448×2048
测定范围 (*2)	0.005～100,000 cd/m2
直线性	亮度：±3.5%以内(≦0.01cd/m2) (3,6) ±3.0%以内(0.01cd/m2＜) (3,6) SR-5100HWS/SR-5000HM 色度：±0.0085以内(≦0.01cd/m2) (3,6) ±0.0050以内(≦0.05cd/m2) (3,6) ±0.0030以内(0.05cd/m2＜) (3,6) ±0.008以内 (6,9) SR-5100HT 色度：±0.0090以内(≦0.01cd/m2) (3,6) ±0.0050以内(≦0.05cd/m2) (3,6) ±0.0030以内(0.05cd/m2＜) (3,6) ±0.008以内 (6,9)
面内MURA均匀性 (*10)	亮度：±2%以内色度：±0.003以内
重复精度	SR-5100HWS/SR-5000HM 亮度：0.70%以内(≦0.01cd/m2) (3,6,7) 0.35%以内(0.01cd/m2＜) (3,6,7) 色度：0.006以内(≦0.01cd/m2) (3,6,8) 0.004以内(≦0.05cd/m2) (3,6,8) 0.002以内(0.05cd/m2＜) (3,6,8) SR-5100HT 亮度：0.90%以内(≦0.01cd/m2) (3,6,7) 0.35%以内(0.01cd/m2＜) (3,6,7) 色度：0.009以内(≦0.01cd/m2) (3,6,8) 0.004以内(≦0.05cd/m2) (3,6,8) 0.002以内(0.05cd/m2＜) (3,6,8)
