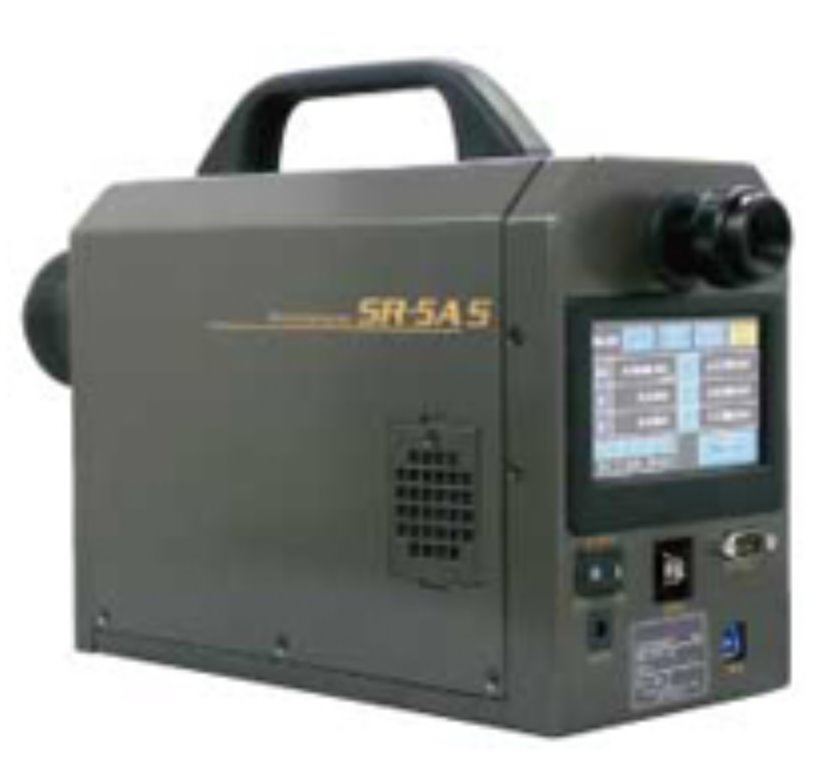

Topcon拓普康分光辐射计SR-5AS

具HDR，高速，操作性新时代SR series
对应量程从0.0001cd/m² 起的最高级机型

本产品对应超低亮度到超高亮度的量程，高感度及高速的新时代分光辐射计。
在测定角2°时能够测量最低为0.0001cd/m² 的超低亮度及高达500,000,000cd/m²超高亮度，
在测量超高亮度产品如LED等，不需要外挂ND即可测量。
光学结构的更新，感度提升及内部系统改良，大幅缩短测量时间。
此外，采用彩色触控大荧幕，直观操作，操作性提升。

特点

￭分光测色方式的绝对值精度
￭对应宽广动态量程(0.0001～500,000,000cd/m²)
￭测量时间大幅缩短，搭配High Speed模式，测量速度更快
￭采用彩色触控大荧幕，操作性提大幅升
￭采背面接口等设计，强化搭乘系统机台功能

主要用途

￭ LED背光、LED照明器具的亮度・色度，以及色温度特性，显色性评价。
￭ µLED/Mini LED、OLED、LCD等，显示器的亮度・色度，色温度特性等所有光学特性评价指标。
￭车载头灯、尾灯等、LED照明器具的亮度・色度的高精度测定。
￭作为光学特性评价探头，搭载于各类自动测量机台上。

技术规格

光亮采集	电子冷却型线性阵列传感器
波长分散原理	衍射光栅
光学系统	对物镜 : f= 82mm F2.5, 目镜 : 观测视野 5°
测量角	2°/1°/0.2°/0.1° *电动切换式
测量距离	250mm – ∞ (从物镜金属件前端开始的距离)
光谱波宽	5nm (半波宽)
波长精度	±0.3nm *Hg波宽线上
测量波长范围	380 – 780nm
波长分解能力	1nm
测量模式	自动/手动 (积分时间/频率) / 外部垂直同步信号输入、FIX（积分时间/频率）
测量内容	分光辐射亮度： W・sr-1･m-2･nm-1
测量功能	辐射亮度 Le : W・sr–1･m-2、亮度Lv : cd･m-2 CIE1931色度坐标xy、CIE1976色度坐标u’v’ 三刺激值XYZ、相关色温度(Tc;k)、偏差(duv) 主波长(nm)、峰值波(nm)、CIE表色系2°/10°
测量亮度范围(*1)	2°：0.0001 – 1,500,000 cd/m2 1°：0.0003 – 4,500,000 cd/m2 0.2°：0.01 – 100,000,000 cd/m2 0.1°：0.03 – 500,000,000 cd/m2
精度：亮度(*1)	±2%以内
精度：色度(x,y) (*1)	色度x : ±0.0015、y : ±0.001 (2° : 0.0005 cd/m2– 、1° : 0.0015 cd/m2– 、0.2° : 0.0375 cd/m2 – 、0.1° : 0.15 cd/m2 -)
重复精度：亮度(*2)	1.5% ： 0.0005 – 0.005 cd/m2 0.4% ： 0.005 – 0.1 cd/m2 0.3% ： 0.1 cd/m2 –
重复精度：色度(*3)	0.005 ： 0.0005 – 0.005 cd/m2 0.0015 ： 0.005 – 0.1 cd/m2 0.0005 ： 0.1 cd/m2 –
偏光特性	亮度　1％以下　分光辐射亮度　2％以下（400 – 780nm）
界面	RS-232C、 USB 3.0
电源	专用 AC 电源适配器 AC100 – 240V (50/60Hz)
功率	约30W
使用条件	温度： 5 – 30℃、湿度： 80%RH以下、且无凝露
外形尺寸 (W×D×H)	422×130×244mm
质量	约5.5kg
