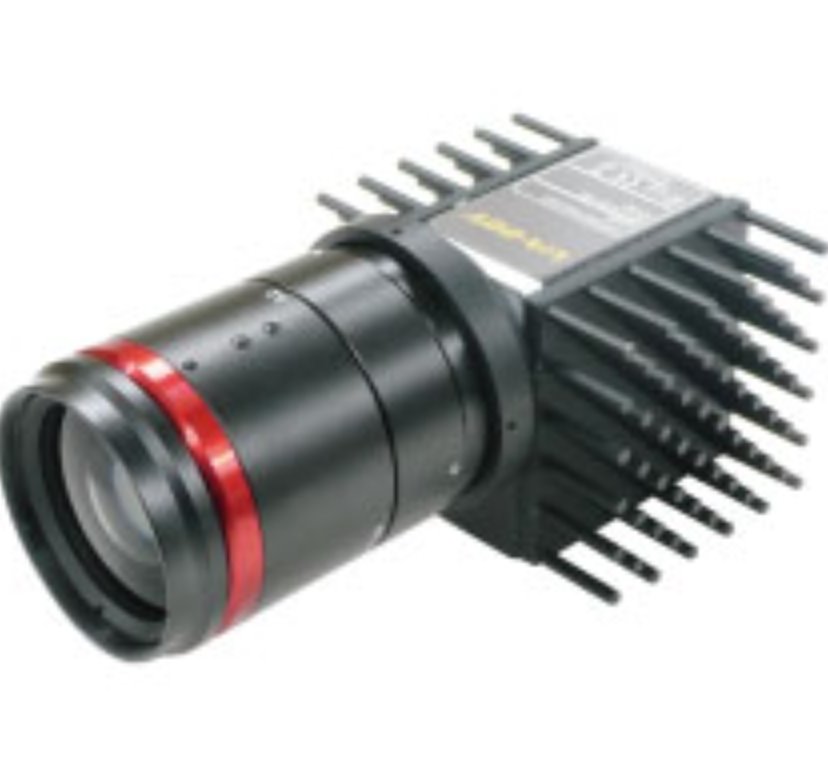

| 型号 | UA-20YS / YW / YT |
|---|
| 光亮采集 | 2450万像素 CMOS图像传感器 |
|---|
| 物镜 | 单焦点对物镜
UA-20CS f=35mm
UA-20CW f=12mm
UA-20CT f= 50mm |
|---|
| 有效像素 | 5328×4608 |
|---|
| 数据位 | 12 bit |
|---|
| 测量范围 | 0.01 – 50,000cd/m2 |
|---|
| 亮度直线性*1 | ±2% (1 cd/m2 – )
±3% (0.01 – 0.1 cd/m2) |
|---|
| 面内MURA均匀性*1 | 亮度 : ±2% |
|---|
| 重复精度 | 亮度 : 0.3%*2 |
|---|
| 测量时间 | 最快 约 3 秒 *5 |
|---|
| 稳定性 | 亮度 : ±1% |
|---|
| 再现性 | 亮度 : ±2% |
|---|
| 温度特性 | 亮度 : ±3% (20℃基准 0 – 40℃) |
|---|
| 湿度特性 | 亮度 : ±3% (湿度 80%R.H.以下，且无凝露) |
|---|
| 界面 | LAN (Gigabit Ethernet) |
|---|
| 外形尺寸(W×D×H) | UA-20YS : 122.8×69.3×59.5 mm
UA-20YW : 131.2×69.3×61.0 mm
UA-20YT : 131.3×69.3×59.5 mm |
|---|
| 质量 | UA-20YS : 约470g
UA-20YW : 约510g
UA-20YT : 约490g |
|---|
*1： 针对标准光源A, *2：在感光器中心位置的评价, *3： 以CMOS中心位置为基准, *4： 最大值-最小值,
*5： 因测量条件而异
测量领域
UA-20YS
| 测量距离 [mm] | 300 | 400 | 500 | 1,000 | 1,500 | 2,000 | 2,500 |
|---|
| 英寸 | 6.0 | 7.9 | 9.8 | 19.5 | 29.3 | 39.1 | 48.9 |
|---|
| 横 [mm] | 115.3 | 151.0 | 187.7 | 375.4 | 563.1 | 750.8 | 938.5 |
|---|
| 纵 [mm] | 99.7 | 130.6 | 162.3 | 324.7 | 487.0 | 649.3 | 811.7 |
|---|
UA-20YW
| 测量距离 [mm] | 250 | 400 | 500 | 1,000 | 1,500 | 2,000 | 2,500 |
|---|
| 英寸 | 14.9 | 22.8 | 28.5 | 57.0 | 85.5 | 114.0 | 142.5 |
|---|
| 横 [mm] | 285.6 | 438.0 | 547.5 | 1094.9 | 1642.4 | 2189.8 | 2737.3 |
|---|
| 纵 [mm] | 247.0 | 378.8 | 473.5 | 946.9 | 1420.4 | 1893.9 | 2367.4 |
|---|
UA-20YT
| 测量距离 [mm] | 300 | 400 | 500 | 1,000 | 1,500 | 2,000 | 2,500 |
|---|
| 英寸 | 4.3 | 5.7 | 7.1 | 14.0 | 20.9 | 27.9 | 34.9 |
|---|
| 横 [mm] | 82.6 | 109.5 | 136.9 | 268.1 | 402.2 | 536.3 | 670.3 |
|---|
| 纵 [mm] | 71.5 | 94.7 | 118.4 | 231.9 | 347.9 | 463.8 | 579.8 |
|---|
※ 从物镜金属件前端开始的距离
※ 为视野内90%范围的区域。
