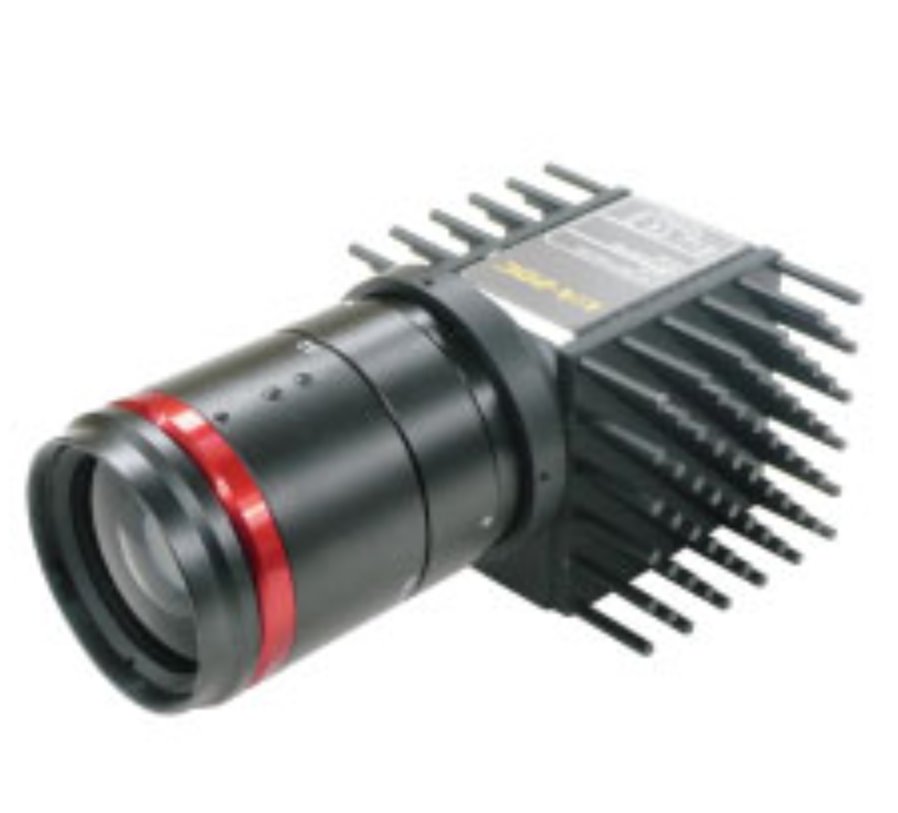

Topcon拓普康亮度色度均匀性测量器 UA-20C

小型！轻便！高像素！光学检测及数据分析

产品概要

亮度・色度均匀性测量器UA-20C为、兼顾小型・轻量及高精细测量的成像式光学测量仪器。
产线规格，标配SDK。

特点

■高像素
• 2450万CMOS相机
• 4种镜头选择(标准/广角/望远/微距)
■宽广亮度量程
• 标准/广角/望远 : 0.01 – 5万cd/m2 / ND滤片: 5.0 – 5億cd/m2
• 微距 : 0.01 – 24万cd/m2 / ND滤片: 5.0 – 2.4億cd/m2
• 可对应μLED、Mini-LED
■产线规格
• 小型・轻量手掌尺寸
• 标配SDK
■解析软件 CI-100标配
• 对应各种评价分析功能

主要用途

￭各种显示屏及背光的均匀性测量
￭汽车的仪表盘及内外装照明的均匀性测量
￭ AR/VR的均匀性测量
￭ LED照明、OLED照明的发光区的亮度・色度均匀性测量
￭光学膜等反射及透过特性测量
￭产线检测

技术规格

型号	UA-20CS / CW / CT
光亮采集	2450万像素　CMOS图像传感器
物镜	单焦点对物镜 UA-20CS f=35mm UA-20CW f=12mm UA-20CT f= 50mm
有效像素	5328×4608
数据位	12 bit
测量范围	0.01 – 50,000cd/m2	0.1 – 240,000cd/m2
亮度直线性*1	±2% (1 cd/m2 – ) ±3% (0.01 – 0.1 cd/m2)	±2%
色度精度*1	±0.003 (0.1 cd/m2 – ) ±0.007 (0.01 – 0.1 cd/m2)	±0.003
面内MURA均匀性*1	亮度 : ±2% 色度 : ±0.003
重复精度	亮度 : 0.3%(0.1 cd/m2 – ), 0.5% (0.01 – 0.1 cd/m2) *4
重复精度	色度 : 0.002 (0.1 cd/m2 – ), 0.005 (0.01 – 0.1 cd/m2) *5
测量时间 *6	最快约 3 秒
稳定性	亮度 : ±1%
再现性	亮度 : ±2%
温度特性	亮度 : ±3% (20℃基准 0 – 40℃)
湿度特性	亮度 : ±3% (湿度 80%R.H.以下，且无凝露)
界面	LAN (Gigabit Ethernet)
外形尺寸(W×D×H)	UA-20CS : 122.8×69.3×59.5 mm UA-20CW : 131.2×69.3×61.0 mm UA-20CT : 131.3×69.3×59.5 mm	UA-20CM ： 154.7×69.3×59.5mm
质量	UA-20CS : 约470g UA-20CW : 约510g UA-20CT : 约490g	UA-20CM：约54og
