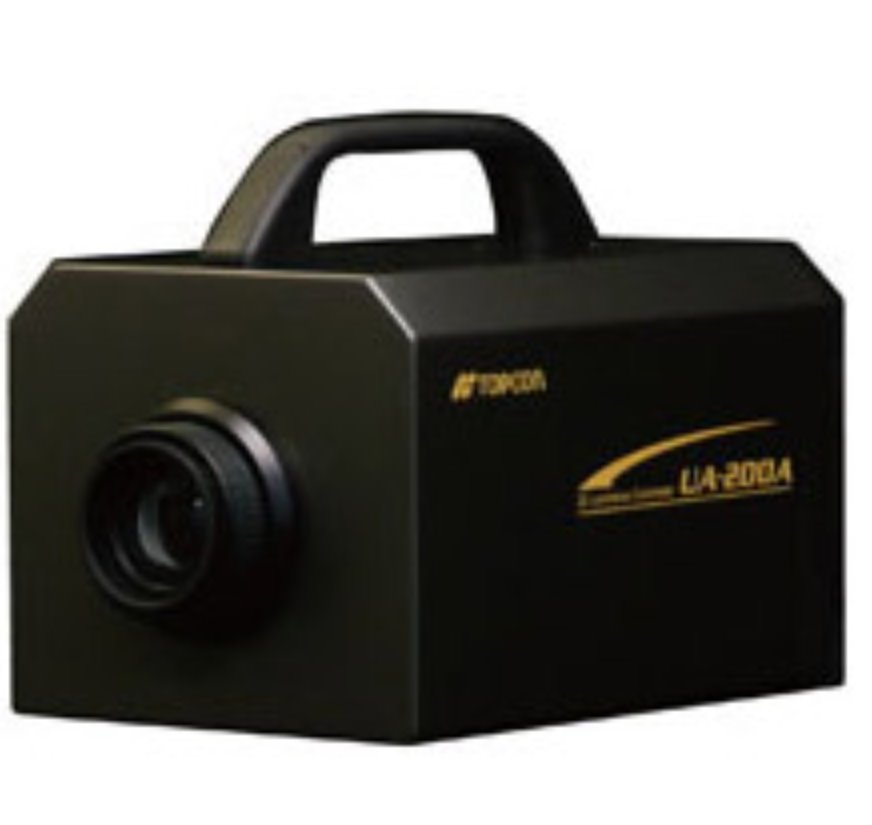

Topcon拓普康2维色度亮度计 UA-200A

低亮度到高亮度的超高对比度!
高精度2维色度亮度计UA-200的上位机种!!

产品概要

2维色度亮度计「UA-200A」为可高精度测定FPD及汽车仪表盘、照明等的亮度・色度的均匀性的2维色度亮度计
「UA-200」的上位机种。
将过去产品改良，扩大低亮度的測定范围，达成0.005cd/m2～的測定，且追加Layer功能，可一次测量低亮度到高亮度。

特点

￭宽广的测定范围
: 0.005～1,000,000cd/m2
￭追加Layer功能 : 可一次测量低亮度到高亮度
￭色度精度高 : 使用新开发的光学滤片，实现了高达±0.008以内的高色度精度
￭最快1.5秒的高速测定 : 通过测定运算的最优化处理，大幅缩短了测定时间*单纯测定亮度时
￭搭载140万像素CCD : 最多可测1,376×1,024个像素
￭测定功能扩充 : 测定程序增加了6种功能，大幅提高了测定与评价的实用性

主要用途

￭ LCD及相关材料、OLED等的亮度、色度MURA评价
￭汽车操作面板、汽车音响等的发光分布特性评价
￭ LED照明、OLED照明的发光部以及照射面的亮度与色度MURA评价

技术规格

机种	UA-200A
光亮采集	140万画素彩色CCD图像传感器
对物镜	UA-200AS : 单焦点对物镜　F=8.0mm UA-200AWS : 单焦点对物镜　F=5.0mm UA-200AT : 单焦点对物镜　F=35mm
有功像素	1376×1024
数据位	14bit
测定范围	0.005～1,000,000cd/m2
亮度直线性*1	±2% (超过1cd/m2 ) 、±3% (0.005～1cd/m2)
色度精度*1	±0.003 (超过1cd/m2 ) 、±0.005 (0.005～1cd/m2)
色度精度*2	±0.0082 ±0.0053
面内MURA均匀性*1	亮度：±2% 色度：±0.003
重复精度	亮度：0.3%*2 (超过1cd/m2 ) 、±0.5% (0.005～1cd/m2)
重复精度	色度：0.001 (超过1cd/m2 )4、色度：0.002 (0.005～1cd/m2)4
测定时间	亮度测定：最快1.5秒　100cd/m2(含传送时间) 亮度色度测定：最快3.5秒　100cd/m2(含传送时间)
稳定性	亮度：1%
再现行	亮度：2%
温度特性	亮度：±3% (25℃基准 0～40℃)
湿度特性	亮度：±3% (相体湿度 85%以下、且无凝露)
界面	LAN (Gigabit Ethernet)
外形尺寸	UA-200AS： 280×162×194mm UA-200AWS： 311×162×194mm 　UA-200AT： 307×162×194mm
质量	UA-200AS：约3.90kg UA-200AWS：约4.12kg UA-200AT：约4.45kg
